淺談激光垂準儀在高層建築垂直度控制中的應用

分類：

經驗交流

發布時間：

2011-12-28

　　我公司施工的登封嵩景花園一(yī / yì ／yí)标段工程，均爲(wéi / wèi)高層建築，我們采用激光垂準儀配合經緯儀同時外部用經緯儀加彎管目鏡進行校核的方法，在高層建築垂直度控制中取得了(le／liǎo)很好的效果。

　　一(yī / yì ／yí)、測設樓内矩形控制網

　　樓内矩形控制網是控制整棟樓垂直度的關鍵，在地(dì / de)下室施工完畢後，根據平面控制網在一(yī / yì ／yí)層測設每棟樓的内控制網，内控制網的軸線根據建築物的具體形狀确定。具體步驟如下：

　　1、選取控制軸線，測設出控制軸線;

　　2、校核控制軸的尺寸及角度;長度允許的偏差爲(wéi / wèi)3mm，測角中誤差爲(wéi / wèi)3秒。

　　3、選取控制點，控制軸線的交點即爲(wéi / wèi)控制點，控制點處預埋鋼闆，在鋼闆上做出控制點，這樣既防止控制點被碰壞，向上投測時又便于尋找。

　　4、樓内控制網做好後，報監理、甲方檢查合格後方能使用。

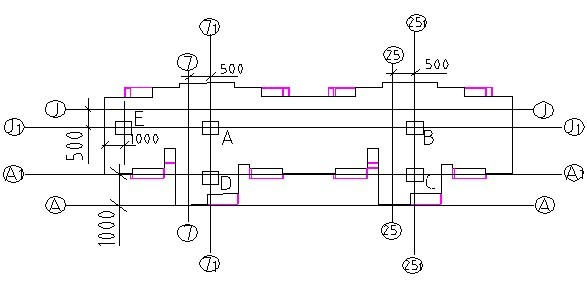

　　圖一(yī / yì ／yí)：1#樓内控點布置圖

　　二、豎向軸線傳遞

　　當上一(yī / yì ／yí)層樓闆砼澆築完，且具有強度後，即可對該樓層的軸線進行施測：第一(yī / yì ／yí)步，在底層控制點架設激光垂準儀，調置儀器對中整平後啓動電源，使激光鉛直儀向上發射出可見的紅色光束，上層樓面在預留孔處安放接收靶，調節垂準儀焦距，直至接收靶上光斑直徑到最小爲(wéi / wèi)止，操作人員可移動接收靶使紅色斑點對準靶心基準點，儀器操作者緩慢旋轉激光垂準儀，如果光斑始終落在基準點，此點即爲(wéi / wèi)該樓層上的一(yī / yì ／yí)個軸線控制點，用同樣的操作方法分别對其它控制點向上傳遞軸線，注意在接收靶處應設專人看護，防止碰動。第二步，在接收靶A處架設經緯儀，使經緯儀與靶心垂直對中，後視接收靶B，如下圖：

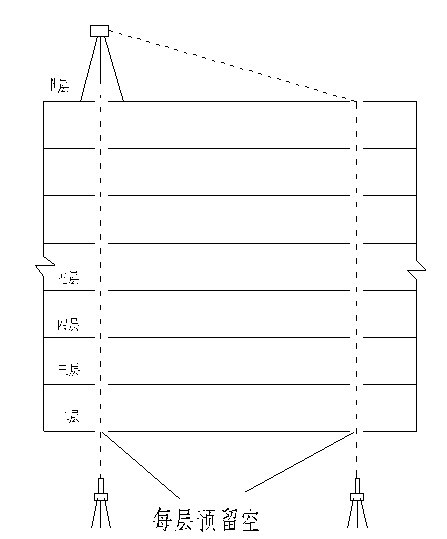

　　圖二：控制點投測示意圖

　　對四個接收點校核，四個轉角均等于90度，其允許誤差爲(wéi / wèi)：測角中誤差±5秒，兩點間距離±3mm。校核無誤後方可在施工層上測設所需軸線，施工層軸線測出後，即可開始投點彈線，彈出該層剪力牆、梁的正确位置線。

　　三、出現問題及改進措施

　　1、豎向控制采用标準偏差爲(wéi / wèi)1/40000的DZJ3型激光垂準儀進行投測，儀器應嚴格檢校合格，特别是水準管軸必須水平。

　　2、由于儀器本身具有誤差，随着樓層的增高，垂準儀的豎軸誤差被放大，投點時将儀器緩慢旋轉360度，讓激光光斑在靶上形成一(yī / yì ／yí)個小圓，無法集中到一(yī / yì ／yí)點，此時圓心爲(wéi / wèi)投測點，這時要(yào / yāo)找到基準點會比較難，此時我們用一(yī / yì ／yí)塊300×300的玻璃闆貼上白紙作爲(wéi / wèi)接收靶，當激光點投測到白紙後，旋轉垂準儀水平度盤到0度，此時在白紙對準激光點處用水筆點一(yī / yì ／yí)點，然後依次按一(yī / yì ／yí)個方向分别作出180度、270度、90度處三點，此時白紙上有四個點，最後再緩慢旋轉360度，如果四點都在激光旋轉的圓上，這是我們就可以把白紙上的四個點交叉相連，交點就是基準點。

　　3、爲(wéi / wèi)了(le／liǎo)防止測量影響整個工程的施工進度，增加了(le／liǎo)控制點E(如圖一(yī / yì ／yí))，這樣在放線時可以利用A、D、E三點先放出工作面一(yī / yì ／yí)半的線，既可以保證施工放線的精度，又不影響施工進度。

　　4、由于樓層軸線的傳遞以内部控制網爲(wéi / wèi)主，無法确定軸線傳遞的精度，因此在首層外牆面拆模後，把控制網軸線投測到外牆面上，每隔2～3層用經緯儀在外邊進行一(yī / yì ／yí)次檢核(樓層高後經緯儀加彎管目鏡)，同時每8層用2.5kg鉛垂檢測每層垂直度及整體垂直度，及時發現問題，進行調整。
